激光錫球焊桌面機

本產品應用于微電子/3C電子行業：如高清攝像模組、手機數碼相機軟板連接點焊接、精密聲控器件、數據線焊點組裝焊接、傳感器、VCM模組、觸點支架，磁頭等精密微小元器件焊接。軍工電子制造行業：航空航天高精密電子產品焊接。其他行業：晶圓、光電子產品、MEMS、傳感器生產、BGA、HDD(HGA,HSA) 等高精密部件、高精密電子的焊接。

0769-23127991

錫球焊接三軸桌面機

設備型號			SQ-DF900
軸系	軸數		3
	驅動結構XYZ軸		進口伺服+精密絲桿帶剎車
	有效行程范圍XYZ		X:250mm;Y:300mm;Z:80mm
	重復定位精度XYZ		±0.01mm
	Z軸最大負載		Z軸：5 kg 工作臺：15kg
控制系統	控制方式		專用工控機
	人機界面		7英寸工業顯示器
	CCD	視野范圍	12mmx13mm
		CCD像素	定位相機：500W；底部相機：500W
外圍輸入	電源	電壓	220v
		功率	0.8kw
	氮?dú)?/td>		≥0.2mpa

產品構成

機臺內部

機臺尺寸573*578*592 (長*寬*高)

錫球焊接模組外形

設備優勢

高性能

出球速度---每秒8顆球

優越的產出---每小時7200個點

高精度

良率– 99.5% 以上

焊接精度控制在±5μm以內

高靈活

錫球選擇 – 從100微米到1800微米

高焊接金屬– SnPb, SnAg, SnAgCu, AuSn

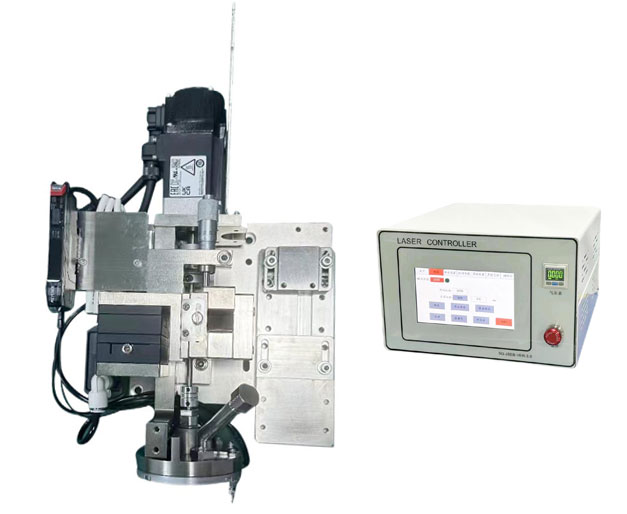

激光錫球焊接模組

采用光纖激光器，與工控系統高度集成于工作臺機柜，搭配植球機構實現 錫球與激光焊接同步，配雙龍門系統，實現高效自動焊接，大大提高生產 效率，能夠滿足精密級元器件比如攝像頭模組、VCM漆包線圈模組和觸點盆架等加錫焊接需求，具有一定范圍的特殊應用性。

項目實施規劃

控制方式	PLC控制+PC圖像處理
功率	3KW
電源	AC220V
特殊氣源	氮?dú)?/td>
Bond頭尺寸	350220105 mm
控制器尺寸	370300210 mm

1本產品為焊接模組，可靈活安裝于標準平臺機或定制機臺上，實現 激光錫球噴錫工序；

2包括安裝機械單元和獨立電控箱，機械部分安裝于X-Y-Z平臺的Z軸機構上，電氣和主機臺 I/O通訊連接；

3控制方式簡單，只需簡單幾個IO點既可完成落球、出激光、噴球等一系列動作。

激光錫球焊接模組原理

采用激光加熱錫球，并通過一定的壓力噴射到需要植球鍵合位置，是一種新型植球技術。具有非接觸、無釬劑、熱量小、釬料精確可控等優點。

原理：

利用機械運動的方式將錫球分成一顆一顆地運送到焊嘴，利用激光照射，將錫球熔化，在壓力的作用下噴射到焊件上。由于錫球的位置以及焊嘴內的參數都由檢測機構 實時監測，可以準確地控制激光發射器的開始噴射時間點，因此可以達到高精度高準 確率的焊接。

過程：

加入錫球到錫球腔，經過分球，單獨錫球進入導向通道；
錫球通過導向通道到達噴嘴端部，發射激光融化，加壓噴射到焊盤上，完成焊接。

優勢：

非接觸式，對產品無損傷；
無助焊劑，無污染，無錫珠殘留；
高效快速

光電行業

線材行業

通訊行業

行業應用案例	圖片

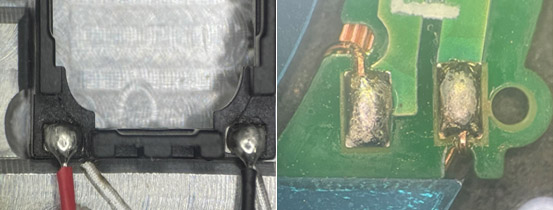

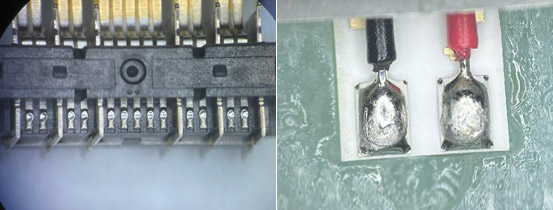

連接器、傳感器線材焊接

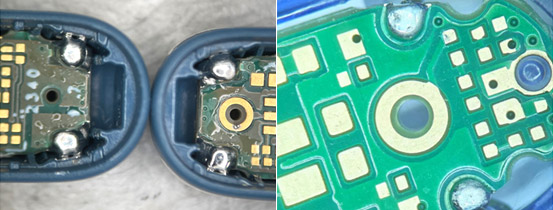

藍牙耳機焊接

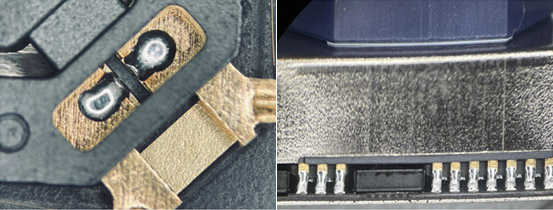

攝像頭模組焊接，馬達焊接

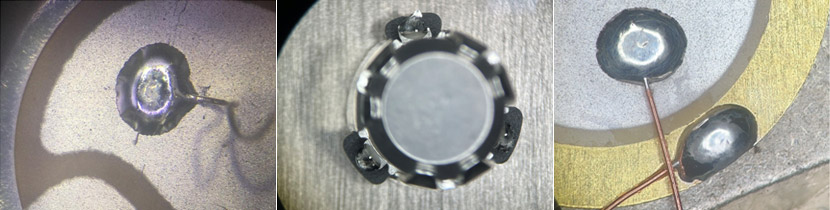

揚聲器、充電線圈焊接
倒車?yán)走_(dá)、5G通訊產品焊接
